1、盒架機構
盒架用于堆放紙盒的位置，一次性可放置200~300個紙盒，當紙盒用完時，需用人手添加紙盒，該紙盒架可以根據紙盒的大小進行調節，此款盒架增加螺旋式調節
該機構如果調節不到位（包括紙盒架導軌、吸盤）及紙盒壓痕不深，會導致開不了盒。
（紙盒壓痕一般0.4MM深度以上，紙盒需要有預折效果）
2、物料輸送帶
物料輸送帶用于放置產品，該輸送帶可根據產品的大小規格調整：松開兩個螺絲交叉移動，就可以推料格進行調節。
推料格兩邊的檔板，可防止產品放歪。
3、進料口機構
自我檢測保護系統：
1)當感應到輸送帶上的產品，機器會自動吸盒，推料，否則不會吸盒；
2)若有產品輸送，但盒架上沒有紙盒，機器會自動停機，起到自我檢測作用。

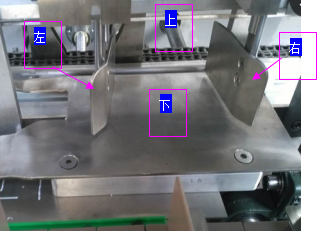

3)當紙盒送到推料口處，將有（上、下、左、右）四處檔板將盒子撐開，讓產品順利推入紙盒內，如出現產品推不進去的情況，機器則會自動停機，起到保護機器及產品的作用。
產品與外盒（長／寬／高）需要有2-3mm的間隙，以防推料時外盒過小，推不進去及撞壞紙盒。

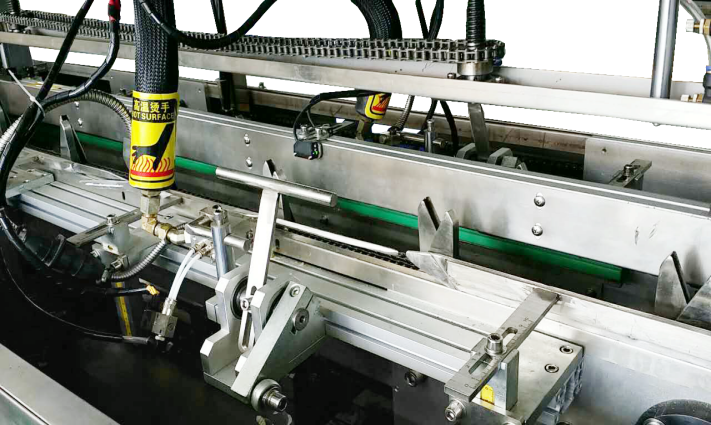

4、封盒機構
當產品裝入紙盒內，機器自動進行兩邊折耳及折頁（如圖）。
此位置是調節機器長／寬／高的具體部位，若需換另一尺寸盒子，此位置需要調節精確。
此機構附有保護玻璃罩面，以防其他物質突然觸碰而影響機器運行的穩定性
5、整機機械 配置部份明
1）供電電源：單相交流220V/50HZ。
2）主電機均采用臺灣臺創產品。
3）PLC采用三菱產品。
4）主機材料：主機采用5厘的槽鋼，與產品接觸部分和外殼采用304不銹鋼制造。
5）電器元件采用模塊插接式元件，低壓電器（接觸口、空氣開關、斷路器、指示燈、按鈕、旋鈕、急停、手動控鈕盒、電源總開關、空氣開關輔助觸頭、保險絲等）采用歐姆龍產品。
6）氣動閥、氣缸采用亞德克公司產品。
7）電磁閥采用亞德克產品。
8）觸摸屏采用威倫。
9）其他未提及的電器配件采用進口品牌或合資品牌。
